JDF5040TBGBAW6布管車

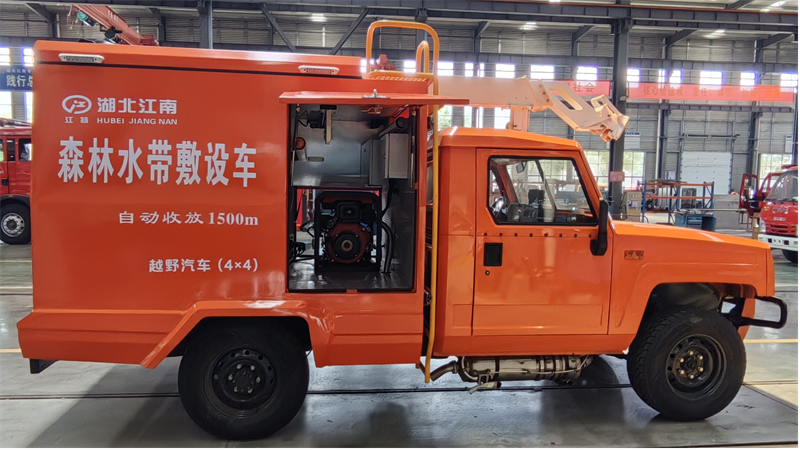

JDF5040TBGBAW6布管車，布管車又可稱為森林消防水帶敷設車。是一款適用于森林、草原等野外非公路環境下鋪設、回收消防水帶的特種作業車輛。車輛采用北京汽車BAW2043HHS42D型四驅越野底盤改制而成，具備森林消防水帶的存儲、運輸、擠排水、鋪設、回收等功能。標準水帶規格為DN40，選裝DN65、DN80水帶，單車配置DN40水帶總長度可達1500米。車輛標配2人，其中一人駕駛，一人操作收放帶，所有操作均在駕駛室內完成，水帶**回收速度4km/h，水帶敷設速度5～8km/h，車輛配備大功率柴油發電機組，及應急照明系統，可在野外長時間作業和夜間作業。 | |||
產品名稱 | JDF5040TBGBAW6布管車 | ||
總質量 | 3600(Kg) | 外形尺寸mm | 5120*2030*2580 |
整備質量 | 3470 (kg) | 駕駛室人數 | 2(人) |
接近角/離去角 | 42/18(°) | 前懸/后懸 | 775/1310（mm) |
軸數 | 2 | 軸距 | 3035 |
軸荷(Kg) | 1350/2250 | 車速 | 120 (Km/h) |
【底盤技術參數】 | |||
底盤型號 | BAW2043HHS42D | ||
燃料種類 | 柴油 | 輪胎規格 | 265/70R16LT 10PR |
前輪距 | 1540(mm) | 后輪距 | 1540 (mm) |
排放標準 | GB17691-2018國Ⅵ | ||
發動機型號 | 發動機生產企業 | 排量 | 功率(Kw) |
YCY24140-60A | 廣西玉柴機器股份有限公司 | 2360 | 103KW |
其它 | 側面防護及后下部防護裝置材料材質:Q235,側面防護裝置為整體式結構,后下部防護裝置連接方式:螺栓連接,后下部防護裝置斷面尺寸(寬×高):50×100(mm),離地高度:440mm;側面及后部作業照明燈僅在車輛作業狀態下使用,車輛行駛過程中關閉;ABS型號:DJABS-Y-03,生產廠家:鼎佳(天津)汽車電子有限公司。主要專用裝置有水帶牽引裝置,用于應急供排水時水帶的敷設與回收。 | ||

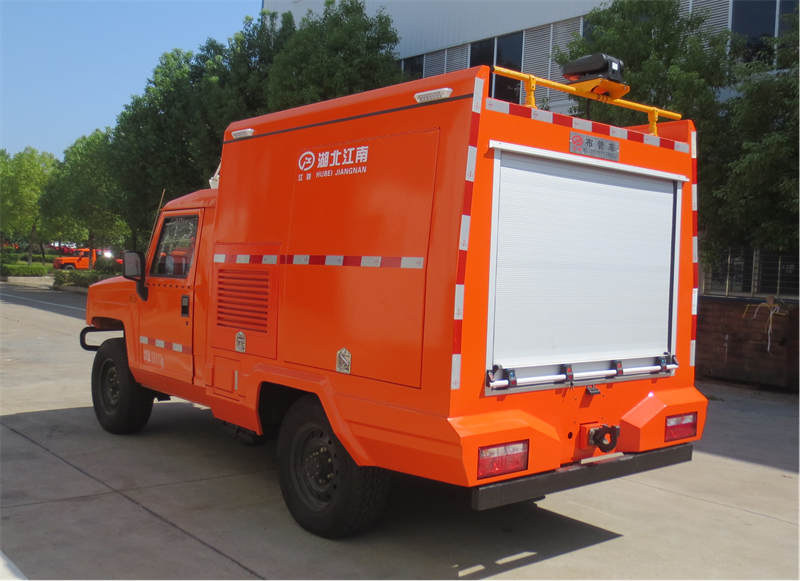

器材箱 | 器材箱位于乘員室后部，后部設鋁合金卷簾門，左右分別設置有上翻門，帶氣彈簧易開啟，內有照明燈。器材箱室內根據需求配備器材掛具 | ||

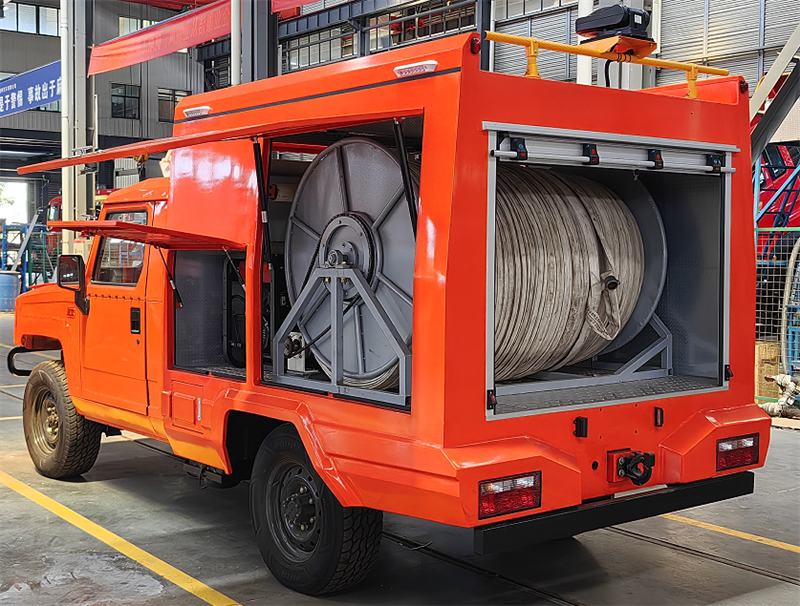

水帶卷盤 | 卷盤位于器材箱后部，采用優質方管、圓管等焊接而成，可正反轉實現水帶收放 | ||
發電機 | 器材箱左前方配備5.5kW柴油發電機組，實現長時間連續作業及夜間照明 | ||
水帶導引機構 | 同步帶滑臺機構及水帶環形牽引導向輪配合，帶動水帶在卷盤軸向上左右移動，完成水帶螺旋式卷收 | ||
水帶舉升臂架及擠水裝置 | 伸縮式臂架位于器材箱頂部，將水帶舉升實現排水帶余水及水帶前部回收；水帶接頭可自動通過擠水輪，擠出水帶余水 | ||
爬梯 | 爬梯位于廂體右前方，采用滑動式爬梯，使用時拉出，拉手采用表面帶凹槽防滑圓鋼管，表面噴塑處理 | ||
水帶操作系統 | 發電機組啟停、水帶自動收/放、速度調整等 | ||
監控 | 水帶敷設、回收視頻記錄 | ||
照明系統 | 車身兩側安裝兩個LED側照明燈 配置升降照明燈，功率100WX2 | ||
